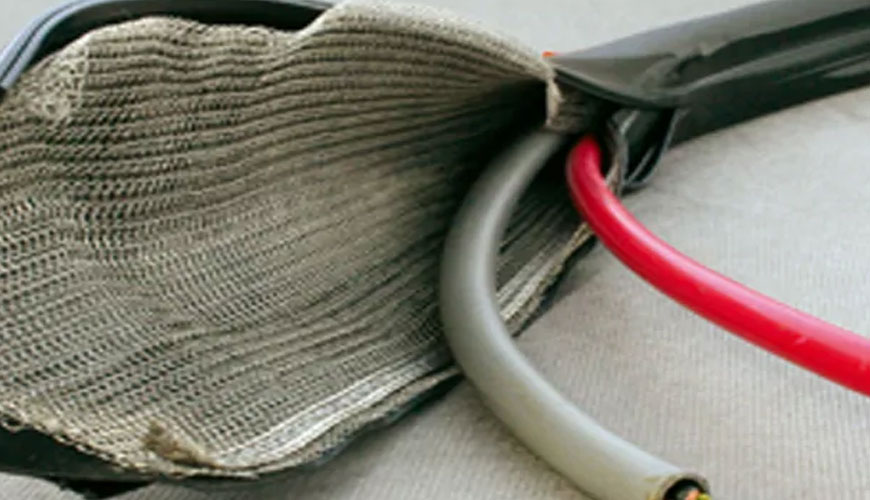

IEC 62153-4-4 Metalik İletişim Kablosu - Bölüm 4-4: Elektromanyetik Uyumluluk (EMC) - 3 GHz Kadar ve Üzerinde Ekranlama Zayıflamasının Ölçülmesi için Test Yöntemi

EUROLAB, son teknolojiye sahip akredite laboratuvarları ve uzman ekibiyle birlikte, IEC 62153-4-4 testi kapsamında kesin ve hızlı test hizmetleri sunar. IEC 62153-4-4, metalik iletişim kablosu ekranlarından itibaren ekranlama zayıflamasını belirlemek için bir test yöntemini açıklar.

Eşmerkezli dış tüp sayesinde ölçümler, çevre ve dış elektromanyetik alan üzerindeki düzensizliklerden bağımsızdır. Düşük frekanslardan dış devrede yaklaşık 4 GHz'de tanımlanmış enine dalgaların sınırına kadar normal enstrümantasyona sahip süper ekranlı kabloları bile test etmek için geniş bir dinamik frekans aralığı uygulanabilir.

Bu baskı, önceki baskıya göre aşağıdaki önemli teknik değişiklikleri içerir:

• Ölçüm cihazları, test ekipmanının karakteristik empedansından farklı bir karakteristik empedansa sahip olduğunda, empedans uyumlu adaptörlere artık gerek yoktur;
• Uyumsuzluktan kaynaklanan yansıma kaybı (hesaplanmış) bir düzeltme faktörü ile dikkate alınır.

Rahatsız edici veya birincil devre, test edilen eşleşen kablodur. Bozulmuş veya ikincil devre, test edilen kablonun dış iletkeninden (veya çok ekranlı kablolar olması durumunda en dış katmandan) ve ekseninde test edilen kabloya sahip olan bir katı metalik borudan oluşur.

Sekonder devrenin uzak ucundaki voltaj tepe noktaları ölçülmelidir. Bu ölçüm için uyumlu bir alıcı gerekli değildir. Uzak uçtaki beklenen voltaj tepe noktaları, ikincil devrenin karakteristik empedansından daha düşük olması koşuluyla, alıcının giriş empedansına bağlı değildir. Bununla birlikte, örneğin çeşitli boyutlardaki koaksiyel kablolar için bir dizi boru çapı seçerek, düşük bir uyumsuzluğa sahip olmak bir avantajdır.

Uzak uçta, test edilen numune, test edilen numunenin karakteristik empedansının nominal değerine eşit, çok iyi ekranlanmış bir dirençle (test edilen ekrandan daha iyi ekranlanmış) sonlandırılmalıdır. Sonlandırma, paralel olarak birkaç direnç kullanılarak yapılabilir. Sonlandırma direnci, ekranlama kapağı ve kablo ekranları arasındaki bağlantılar, sonuçlar yorumlanırken temas direnci ihmal edilebilecek şekilde dikkatle yapılmalıdır. Test sonuçlarında hatalara neden olabilecek folyodaki çatlakları önlemek için folyo ekranların hazırlanmasında özel dikkat gösterilmelidir.

EUROLAB, üreticilere IEC 62153-4-4 test uyumluluğu konusunda yardımcı olur. Test uzmanlarımız, profesyonel çalışma misyonu ve prensipleri ile siz üretici ve tedarikçilerimize laboratuvarlarımızda en iyi hizmeti ve kontrollü test sürecini sunar. Bu hizmetler sayesinde işletmeler daha etkin, yüksek performanslı ve kaliteli test hizmetleri almış olmakta ve müşterilerine, güvenli, hızlı ve kesintisiz hizmet vermektedir.
