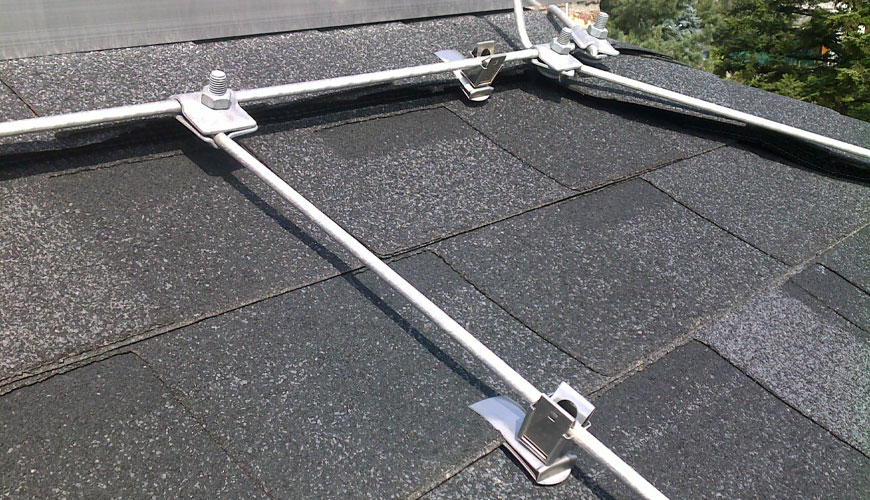

IEC 62561-4 Yıldırımdan Korunma Sistemi Bileşenleri (LPSC) - Bölüm 4: İletken Bağlantı Elemanları için Gereklilikler

EUROLAB laboratuvar IEC 62561-4 standardı kapsamında test ve uygunluk hizmeti sunar. IEC 62561 standardının bu bölümü, hava sonlandırma, iniş iletkeni ve toprak sonlandırma sistemlerini tutmak ve desteklemek için kullanılan metalik ve metalik olmayan iletken bağlantı elemanları için gereksinimler ve testler ile ilgilidir.

Günümüz inşaatlarında kullanılan çok sayıda ve tipte olması nedeniyle bu belge, iletken bağlantı elemanlarının yapıların kumaşına sabitlenmesini kapsamamaktadır. LPSC, tehlikeli ortamlarda kullanım için de uygun olabilir. Bu nedenle, bileşenleri bu tür koşullarda kurarken ek gereksinimler vardır.

IEC 62561'in bu bölümü, yıldırımdan korunma sistemi bileşenlerine (LPSC), özellikle IEC 62305'e (tüm parçalar) göre tasarlanmış ve uygulanan bir yıldırımdan korunma sisteminin (LPS) kurulumu için kullanılan iletken bağlantı elemanlarına yönelik gereksinimler ve testler ile ilgilidir.

İletken tutturucu, mekanik etkilere, yıldırım deşarj gerilimine ve çevresel etkilere maruz kaldığında iletkeni kabul edilebilir ve güvenli bir şekilde kenetleme işlevini yerine getirmelidir. İletken tutturucular, deneylere uygun olacaktır. İletken tutturucunun malzemesi, tutturduğu iletken ve üzerine monte edildiği yüzey malzemesi ile uyumlu olacaktır.

Bazı aşırı çevresel koşullar, metalik olmayan iletken bağlantı elemanlarının seçimini uygunsuz hale getirir. Üreticiler tarafından değişen ortamlara uygunlukları konusunda özel tavsiyeler verilmektedir. İletken tutturucular, güvenli kullanım sağlanacak, iletken için tutma ve destek sağlanacak ve normal kullanımda performansları güvenilir ve kişiler ve çevre için tehlike oluşturmayacak şekilde tasarlanır ve yapılır.

Bu belgede belirtilen testler tip testleridir. Bu testler, yapıldıktan sonra, malzemede, tasarımda veya üretim sürecinin türünde, ürünün performans özelliklerini değiştirebilecek değişiklikler yapılmadıkça, tekrarlanmalarına gerek olmayacak niteliktedir.

Bu belge, olası tüm iletken bağlantı elemanlarını ve bunların farklı malzemelerin çeşitli yüzeylerine sabitlenme şeklini kapsayamaz. Gerektiğinde, bu uygulamalar için test mühendisi ve üretici arasında spesifik test rejimi konusunda anlaşma sağlanmalıdır.

Aksi belirtilmedikçe, testler, üreticinin veya tedarikçinin talimatlarında belirtilen normal kullanımda monte edilen ve monte edilen numunelerle, önerilen iletken malzemeleri, boyutları ve sıkma torkları ile gerçekleştirilir. Testler, numunenin çevresel testlerinden sonra verilen sırayla yapılmalıdır. Aksi belirtilmedikçe, 12 metalik veya 18 kompozit/metalik olmayan numune testlere tabi tutulur ve tüm testler karşılanırsa gereklilikler karşılanır.

Numunelerden sadece biri bir imalat hatası nedeniyle bir testi karşılayamazsa, o test ve testin sonuçlarını etkilemiş olabilecek önceki herhangi bir test tekrarlanmalıdır. Takip eden testler, tümü gerekliliklere uygun başka bir tam numune seti üzerinde aynı gerekli sırayla yapılmalıdır. Metalik olmayan iletken bağlantı elemanları için testler, imalat tarihinden itibaren 168 saatten daha erken başlamayacaktır.

Tüm sıkma işlemleri için bir tork ölçer kullanılacaktır. ± %4 veya daha az doğrulukla en az 0,5 Nm çözünürlüğe sahip olacaktır. Uygulanan herhangi bir mekanik yük için geçerli tolerans ±%5 içinde olmalıdır.

Başvuru sahibi, ilk numune setini teslim ederken, bir numunenin başarısız olması durumunda gerekli olabilecek ek bir numune seti de sunabilir. Test laboratuvarı daha sonra başka bir talepte bulunmadan ek numune setini test edecek ve yalnızca başka bir arıza meydana gelirse reddedecektir. Ek numune seti aynı anda sunulmazsa, bir numunenin başarısız olması reddedilmeyi gerektirir.
